如何正確安裝壓鉚螺母：
S系列壓鉚螺母采用易切削鐵，經熱處理后表現處理，CLS系列壓鉚螺母采用易用易切削不銹鋼，表面不處理。
低碳鋼板材硬度須小于70RB，不銹鋼板硬度須小于80RB。
適用于各種厚度的板材，厚度0.8mm，使用時須根據板材厚度和螺母規格，才能確定A尺寸對應的尾部號Z，用戶根據板材厚度依據表中尾部號選樣訂貨；
根據孔徑尺寸要控制，按0-+0.075mm的公差尺寸加工，要沖孔，螺母一般應從板材的“斷開”面安裝。 安裝過程一般通過“壓鉚”作業實現，決不能沖擊敲入。
壓鉚螺母的安裝是有講究的，如果安裝方法不正確就會出現壓鉚后鉚不牢固的的現象。如我們曾經有個客戶反映說鉚壓后螺母會掉下來，我們技術人員到現場后發現很多客戶是用鐵錘或其他沖擊方式敲擊上去的，因為壓鉚螺母用這種安裝方式會導致壓鉚螺母受力不均勻而嚴重影響壓鉚效果，
表面看上去是壓進去了，但實際上壓鉚螺母的花齒根本沒有和板鉚合，這樣是肯定鉚不牢的。安裝壓鉚螺母一定要用專門的安裝設備，或者簡單一點用壓力機及沖壓設備安裝。

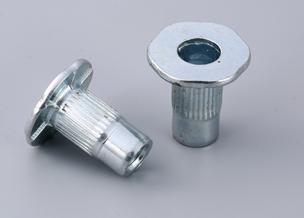

拉鉚螺母具有內螺紋部、從內螺紋部延續的管狀部和位于管狀部端部的法蘭，在拉鉚螺母貫穿被安裝部件的孔的狀態下，使用連結工具對管狀部進行壓曲以使管狀部發生擴徑，在壓曲的管狀部和法蘭之間夾持被安裝部件，由此拉鉚螺母固定于被安裝部件。通過在該拉鉚螺母的內螺紋部結合螺栓的外螺紋，可以安裝別的被安裝部件。拉鉚螺母能夠從被安裝部件的某一側開始進行作業，因此在無法從里側進行作業的部件，例如面板等被安裝部件上結合螺母時十分方便。
拉鉚螺母10設置在被安裝部件41(厚度tl)的安裝孔43中的狀態的剖視圖。拉鉚螺母10整體呈以中間軸為中間而軸對稱的圓筒形，在其一端部具有內螺紋部11。內螺紋部11為圓筒形，在內側形成有內螺紋15?？梢栽趦?nèi)螺紋15上結合連結工具的外螺紋。與內螺紋部11延續的管狀部12為筒形，與內螺紋部11相比，壁厚較薄，是安裝到被安裝部件41時發生壓曲的部分。拉鉚螺母10在內螺紋部11的相反側具有法蘭14。法蘭14的外徑大于被安裝部件41的安裝孔43的內徑，在將拉鉚螺母10插入到被安裝部件41的安裝孔43時，法蘭14的下表面與被安裝部件41的上表面抵接而阻止進一步的插入動作。從法蘭14側端部起到內螺紋部11側端部為止形成有貫通孔16。從法蘭14側端部起到管狀部12為止，貫通孔16的內徑保持不變，而在內螺紋部11中，貫通孔16的內徑變小。為將·拉鉚螺母10安裝到被安裝部件41之后的剖視圖。
在利用連結工具安裝拉鉚螺母10時，壁厚較薄的管狀部12被壓曲而發生擴徑，變成擴徑部12a，在擴徑部12a和法蘭14之間夾持被安裝部件41，由此拉鉚螺母10被安裝于被安裝部件41。通常，為了能夠利用一種拉鉚螺母在板厚范圍較寬的被安裝部件上進行安裝，多數情況下管狀部12被設定得較長。
為在板厚較薄的被安裝部件54 (厚度t2，tl > t2)上安裝拉鉚螺母10之前的剖視圖，為在板厚較薄的被安裝部件54上安裝拉鉚螺母10之后的剖視圖。若管狀部12的長度相對被安裝部件54的厚度過長，則安裝拉鉚螺母10時，由于管狀部12的壁厚較薄，因此發生不會沿著全周長均勻地發生擴徑而形成擴徑部12a，而是一部分向內側壓曲等現象，由此容易產生異常變形部分12b。
為了在不發生異常變形的情況下，將拉鉚螺母安裝到各種板厚的被安裝部件上，需要根據被安裝部件的板厚，準備管狀部長度不同的多種拉鉚螺母。因此，需要一種拉鉚螺母，以便能夠利用一種拉鉚螺母在板厚范圍較寬的被安裝部件上進行安裝而不發生不良情況。該拉鉚螺母由內螺紋部、中空的管狀部和法蘭構成，在貫穿面板的孔的狀態下壓曲管狀部，通過壓曲的管狀部和法蘭固定面板，其中管狀部的孔徑從法蘭朝向內螺紋部逐漸減小。管狀部的壁厚從法蘭朝向內螺紋部逐漸增大，因此靠近法蘭的部分變得容易變形。因此，拉鉚螺母聲稱能夠固定于任意板厚的面板。但是，就拉鉚螺母而言，根據面板的板厚，管狀部的開始壓曲的位置會發生變化。
因此，若面板的板厚較厚，將會從管狀部的較厚的部分開始發生壓曲，使得安裝拉鉚螺母時的載荷變大。此外，若從較厚的部分開始發生壓曲，有時會發生壓曲異常，并且存在管狀部不能被充分擴徑的缺點。公開了這樣一種拉鉚螺母，該拉鉚螺母具有桿和法蘭，且形成有具備螺紋的鉆孔，在桿的靠近法蘭的一部分中鉆孔具有較大的直徑，在二部分中鉆孔具有中間直徑，在遠離法蘭的三部分中鉆孔具有較小的直徑。使桿的一部分變形而在一部分和法蘭之間固定一主體，使二部分變形而在一部分和二部分之間固定二主體。通過使一部分和二部分分別變形，能夠隔著一定間距固定兩個主體。
但是，當固定二主體時，需要使用與固定一主體時不同的拉桿，連結作業較復雜。涉及的是能夠隔著一定間距安裝兩個主體的發明，而不是能夠?qū)诤穸确秶^寬的被安裝部件進行連結的發明。因此，需要一種拉鉚螺母，以便能夠利用一種拉鉚螺母在板厚范圍較寬的被安裝部件上進行安裝而不發生不良情況。此外，需要一種拉鉚螺母，以便使管狀部以充分擴徑的程度發生塑性變形，從而能夠可靠地安裝到被安裝部件。
